Автотрансформаторы

Общие сведения об автотрансформаторах

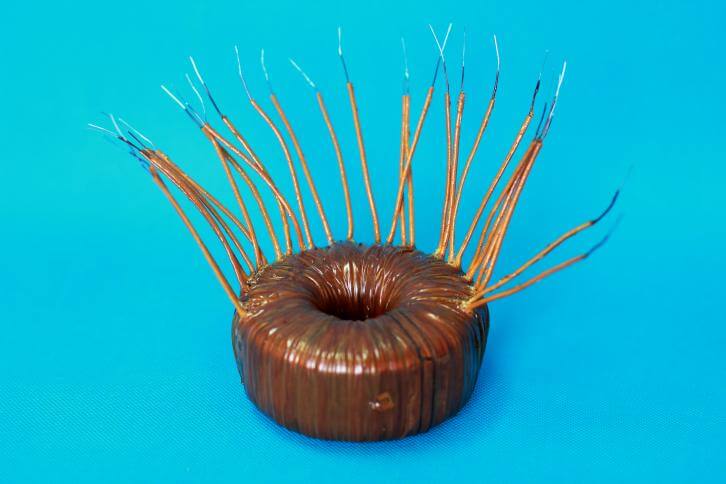

Автотрансформатор (А/Т) отличается от трансформатора отсутствием гальванической развязки между входной и выходной обмотками. Другими словами, обмотки, кроме магнитной, имеют еще и электрическую связь между собой. По сути, в А/Т имеется только одна обмотка с отводами. Их количество определяется диапазоном выходного напряжения, в котором должна происходить регулировка мощности в нагрузке, или диапазоном входного напряжения, в котором должна поддерживаться постоянная мощность нагрузки.В простейшем случае обмотка имеет три вывода – входной, выходной и общий.
mm-image
Система скидок На предприятии действует прогрессивная система скидок в зависимости от количества изделий в партии
Минимальный заказ Минимальное количество заказываемых изделий – 1 штука
Цена изготовления Цена трансформатора рассчитывается индивидуально после получения технического задания

Два примера применения A/T из нашей практики

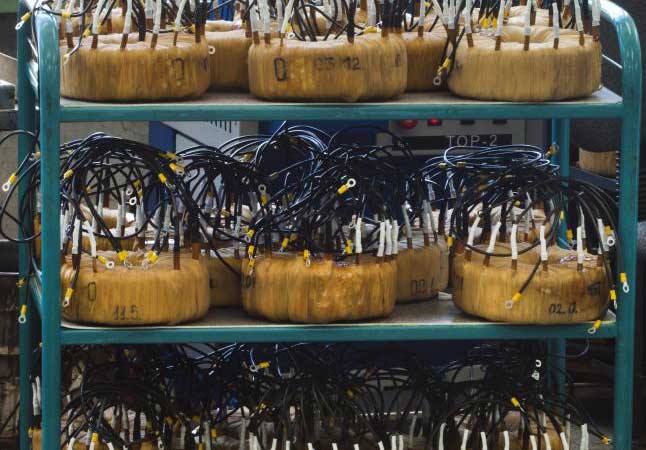

1. В последние несколько лет нам поступают заказы на изготовление А/Т для т.н. «Стабилизаторов ХХХХ Вт с микроконтроллерным управлением».Суть схемы в том, что микропроцессор отслеживает с некоторой дискретностью изменение напряжения сети и подает команды на подключение определенных выводов А/Т к нагрузке (или к сети) с целью поддержания напряжения на ней в заданных пределах.Не вдаваясь в подробности схемотехники и вариантов включения А/Т, отметим одно важное обстоятельство: стабилизация мощности может осуществляться только в той мере, в какой позволит мощность источника питания (сети), и только тогда, когда напряжение сети больше номинального.При напряжении сети меньше номинального речь может идти только о стабилизации напряжения. Т.е. надо понимать, что указанные «XXXXВт» - это максимальная мощность подключаемой нагрузки, но не максимальная стабилизируемая мощность.
mm-image

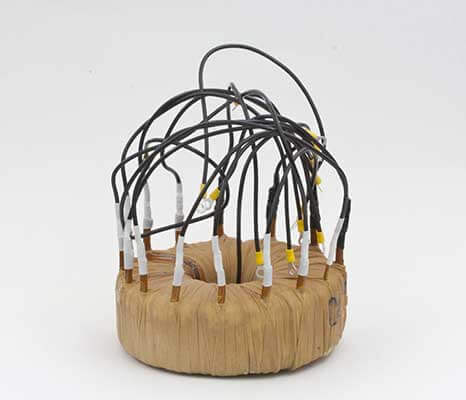

2. Освоено производство автотрансформаторов для использования в системах кондиционирования воздуха, т.н. чиллер – фанкойлах, аналогов итальянских А/Т COMELIT.Схема является вариантом схемы с регулировкой по входу – нагрузка (вентилятор) постоянно подключена между нулевым и первым выводами А/Т, постоянное напряжение сети попеременно подключается к нулевому и остальным выводам.За счет изменения коэффициента трансформации происходит изменение напряжения на нагрузке, т.е. регулирование мощности нагрузки.
