Крепеж для трансформаторов

Крепеж для трансформаторов

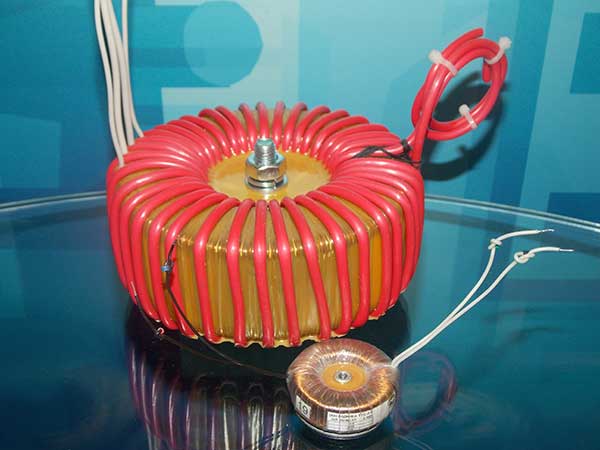

Использование компаунда в качестве элемента крепления – компаунд заливается по центру трансформатора. Крепление трансформатора в обоих случаях может осуществляться либо через отверстие в компаунде под винт (для всех мощностей), либо с помощью запрессованных в компаунд резьбовых втулок (заклепок, для трансформаторов мощностью до 117Вт) или гаек (для трансформаторов мощностью от 148Вт и выше).Заливка по центру на высоту 3/4 трансформатора позволяет избежать увеличения высоты при применении стандартного комплекта крепежа, а это нередко бывает очень актуально, в частности, в случае установки трансформатора в уже имеющийся или стандартный корпус, например, 1U (1,75 дюйма или 44,45 мм).И это, пожалуй, наиболее надежный способ вертикального крепления трансформаторов.
mm-image
Вы можете заказать нашу продукцию по телефону: 8 (495) 368-93-75; 306-47-83 или с помощью формы заявки!
mm-image
Типоразмер серд. Ф вн./Ф нар.-высота Мощность (ВТ) Чашка Прокладка Винт Шайба Гровер Гайка
20/32-16
2.3
ф 33
ф 36
М 3х30
ф 3
ф 3
М 3
20/32-20
4.7
ф 33
ф 36
М 3х35
ф 3
ф 3
М 3
25/40-16
4.7
ф 33
ф 36
М 3х35
ф 3
ф 3
М 3
25/40-20
5.8
ф 33
ф 36
М 3х35
ф 3
ф 3
М 3
25/40-25
7.3
ф 33
ф 36
М 3х40
ф 3
ф 3
М 3
