Стандартные тороидальные магнитопроводы

Стандартные тороидальные магнитопроводы

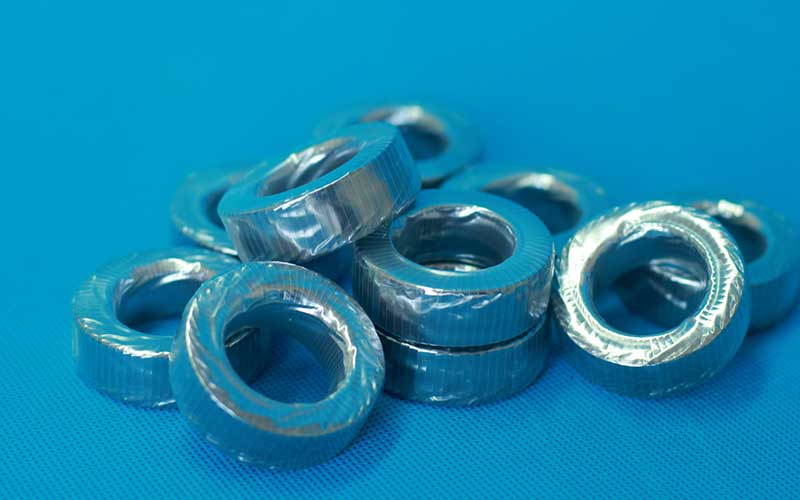

Магнитопроводы изготавливаются из электротехнической стали толщиной 0,30 - 0,35 мм марок Э3405-3408 по ГОСТ 24011-80. В таблице приведены стандартные для нашего предприятия магнитопроводы. При необходимости можно изменять габариты магнитопроводов , при этом в любом случае их высота не может быть больше внутреннего диаметра и хотя бы один из габаритов позволяет увеличение.
mm-image
Размер магнитопровода Øвнут./ Øнаруж. - высота Р,Вт
ОЛ 20/32-16
2.3
ОЛ 20/32-20
4.7
ОЛ 25/40-16
4.7
ОЛ 25/40-20
5.8
ОЛ 25/40-25
7.3
mm-imagemm-imagemm-image
