ВЧ и импульсные трансформаторы. Катушки индуктивности. Рядовая намотка

ВЧ и импульсные трансформаторы. Катушки индуктивности. Рядовая намотка

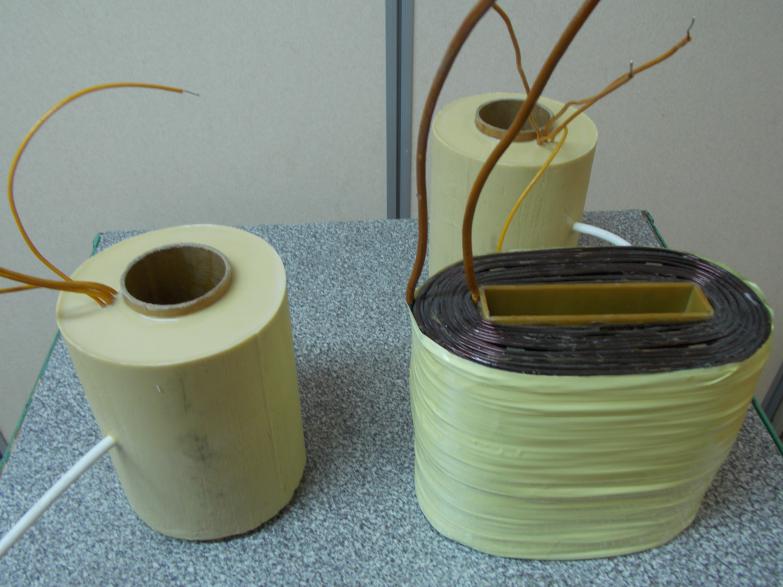

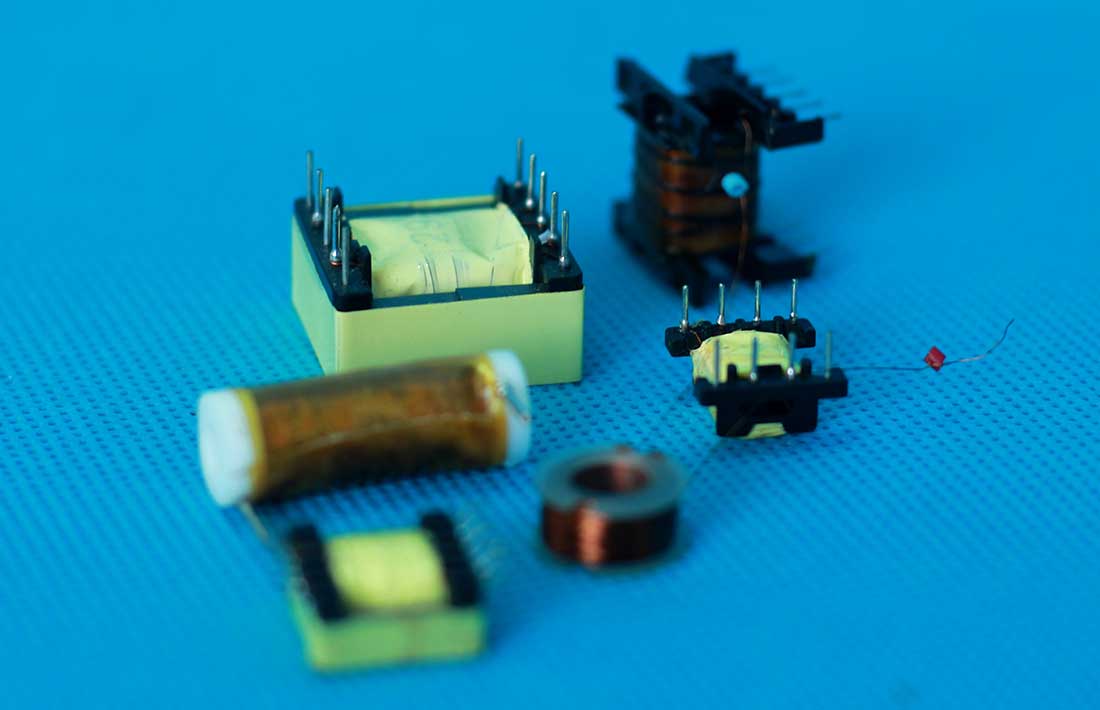

Кроме сетевых трансформаторов и автотрансформаторов, мы производим высокочастотные и импульсные трансформаторы по документации заказчика и изделия рядовой намотки как на каркасах, так и бескаркасные.В последних для крепления витков провода используется их проклейка, пропитка лаком, применение самосшивающейся пленки ППС или самосклеивающегося провода ПЭТВД. Пленка и провод при термообработке обеспечивают монолитность катушки.
mm-image

РЯДОВАЯ НАМОТКА

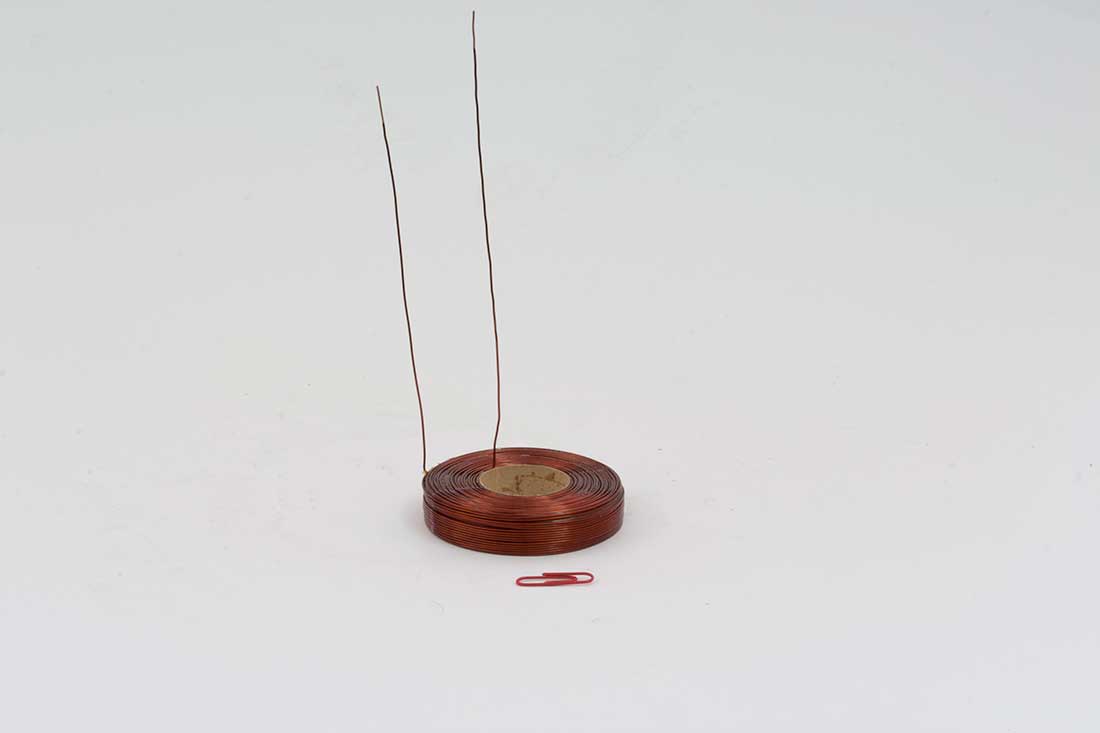

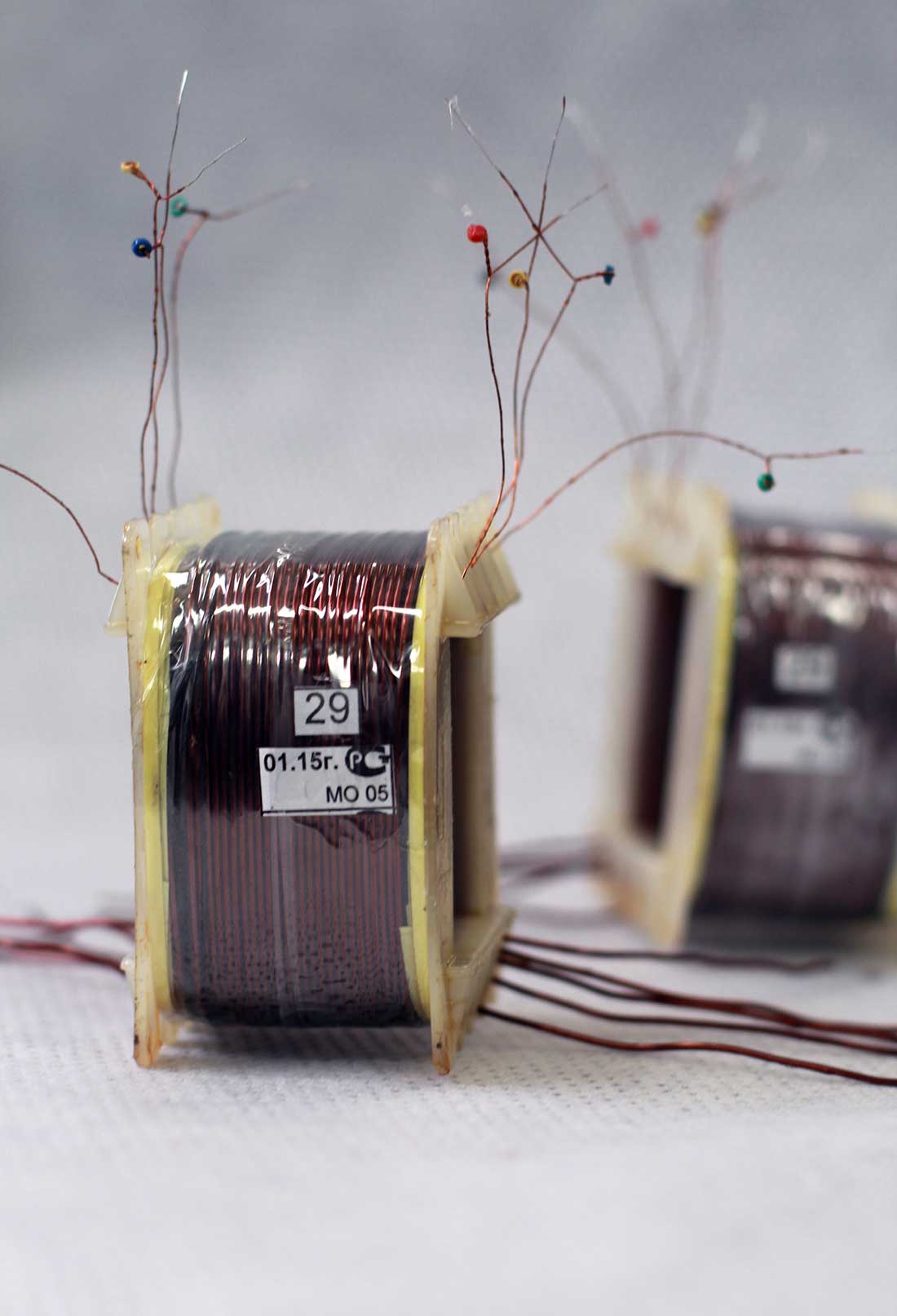

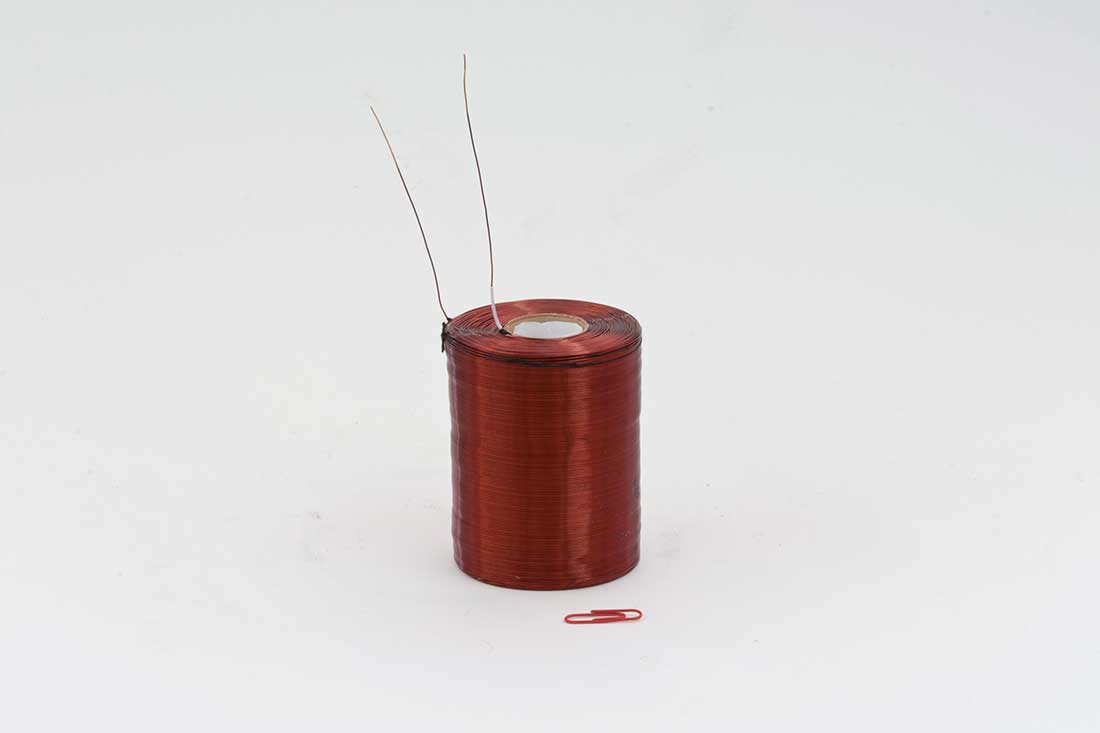

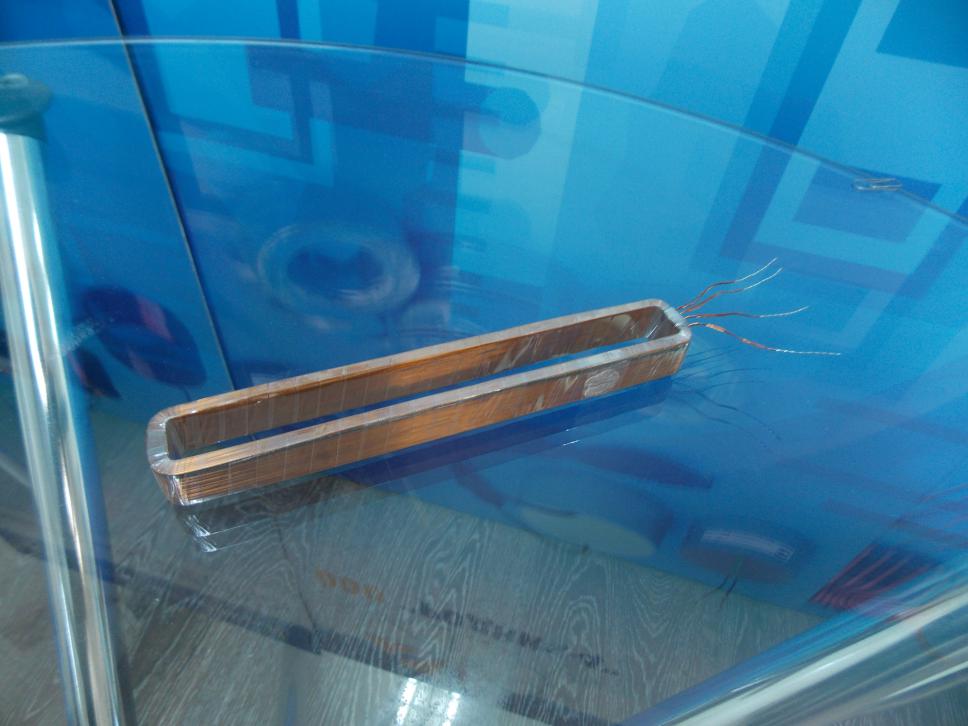

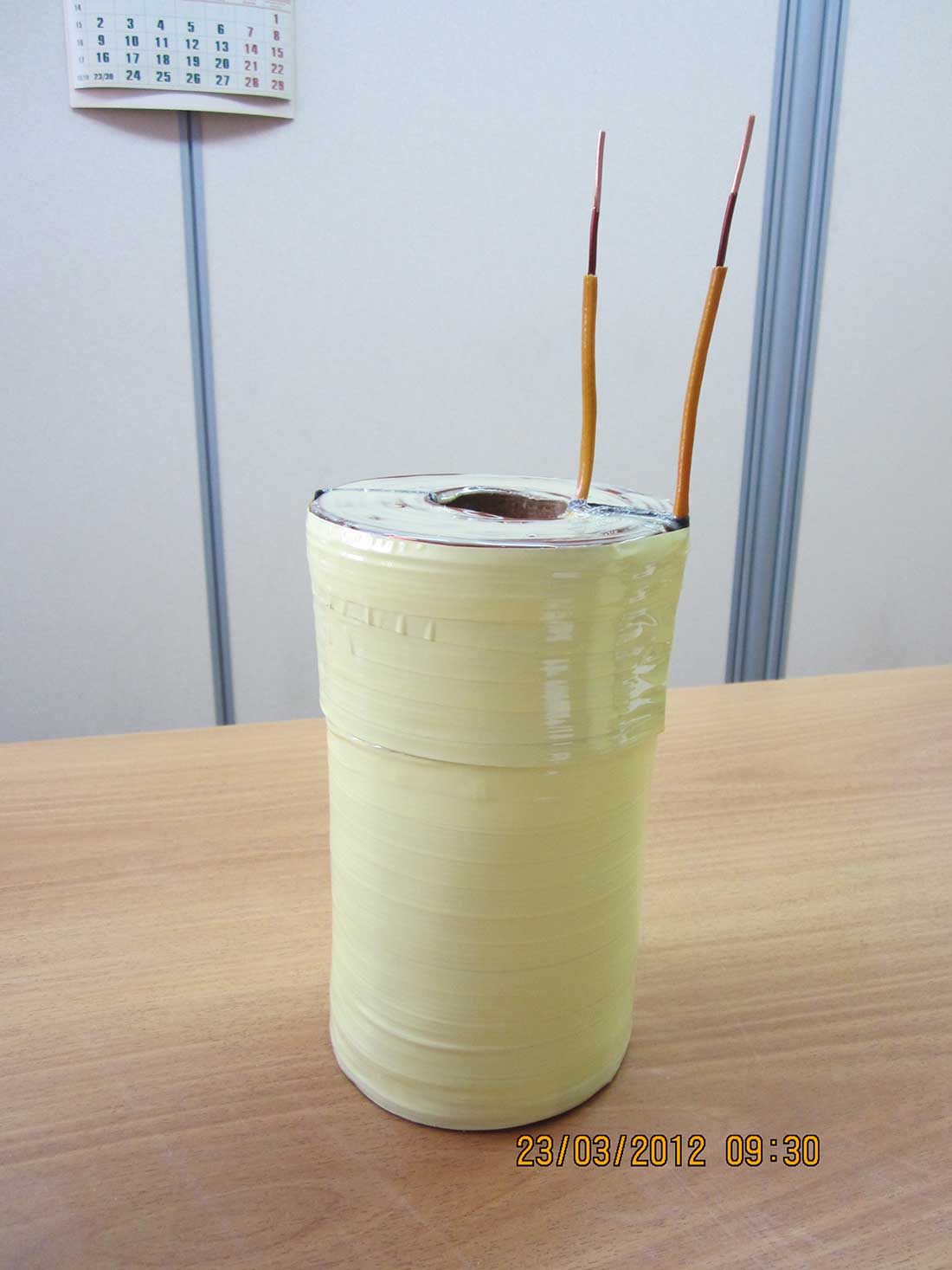

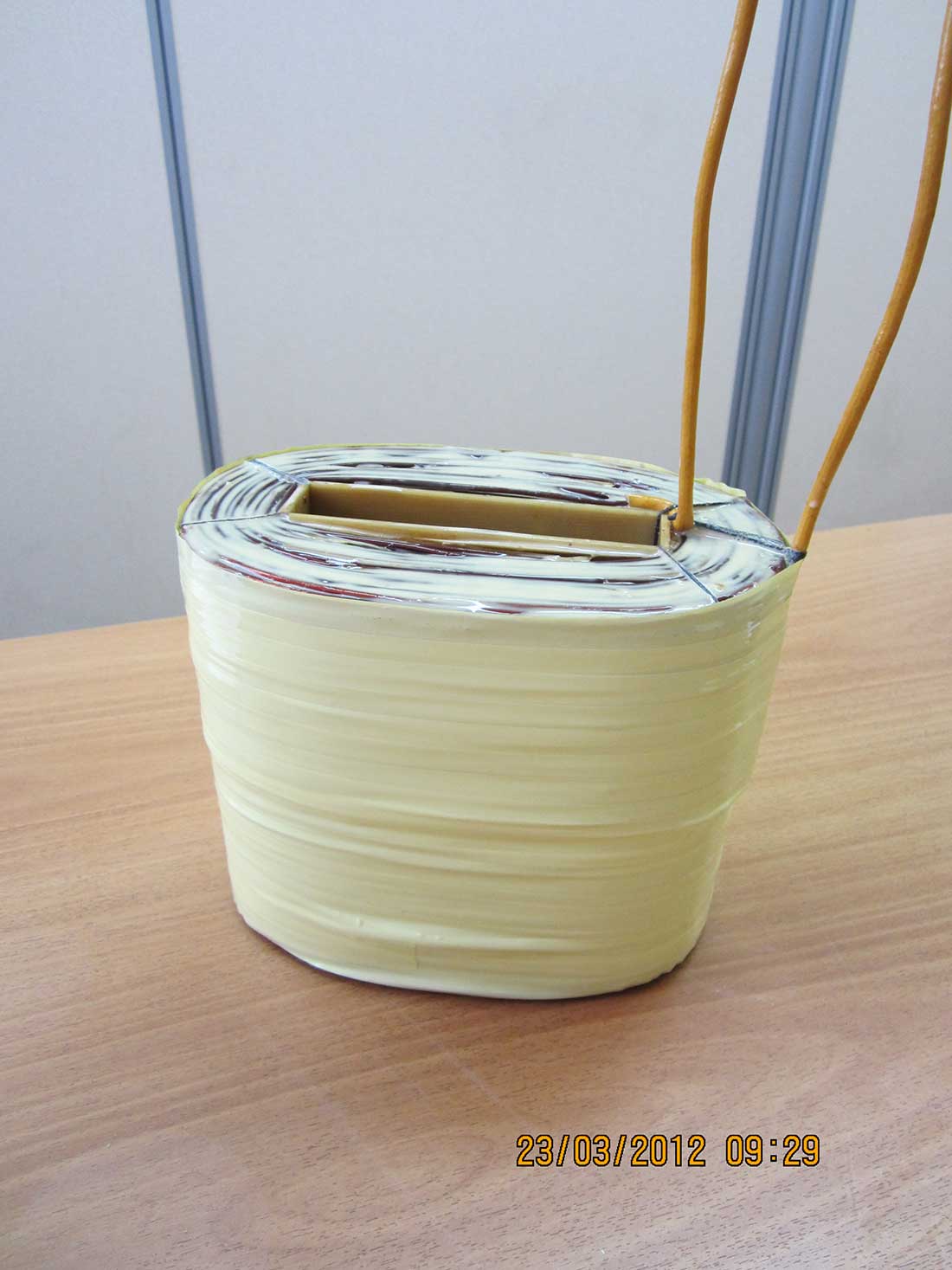

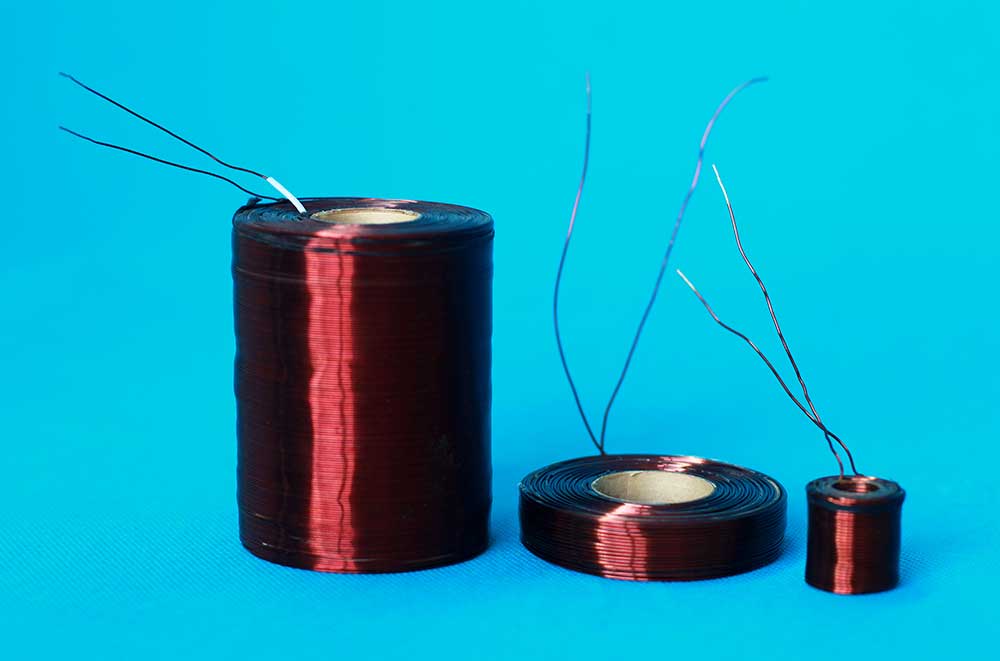

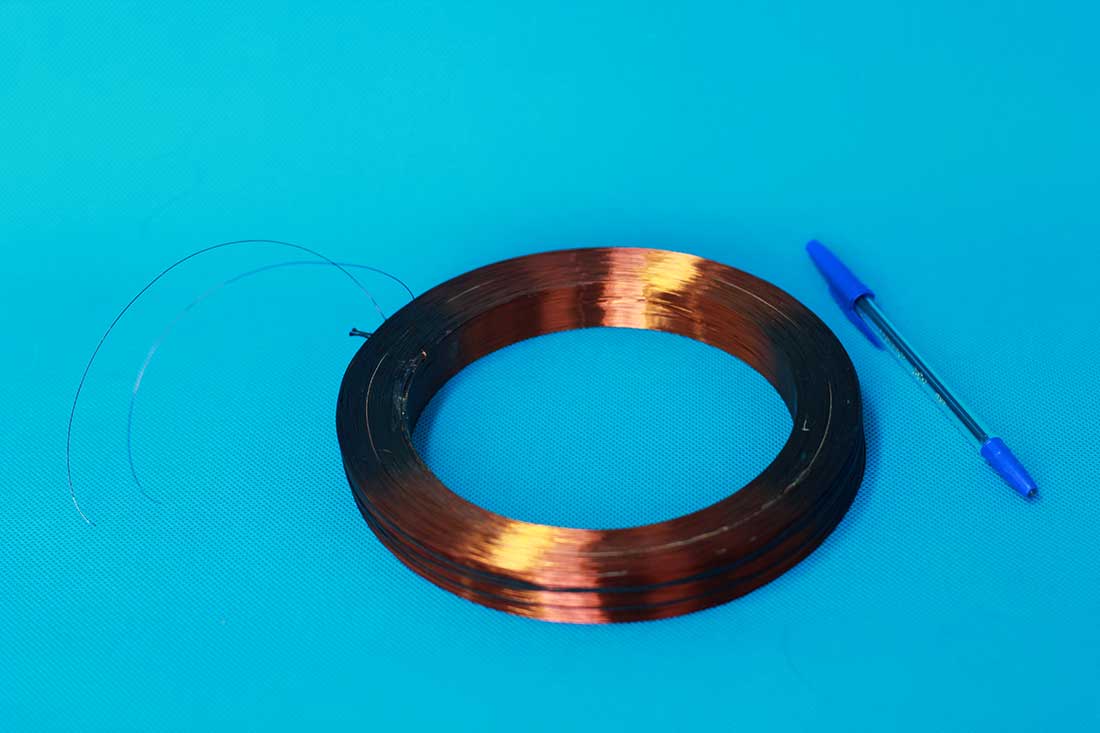

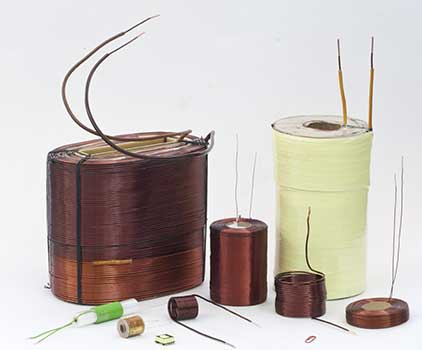

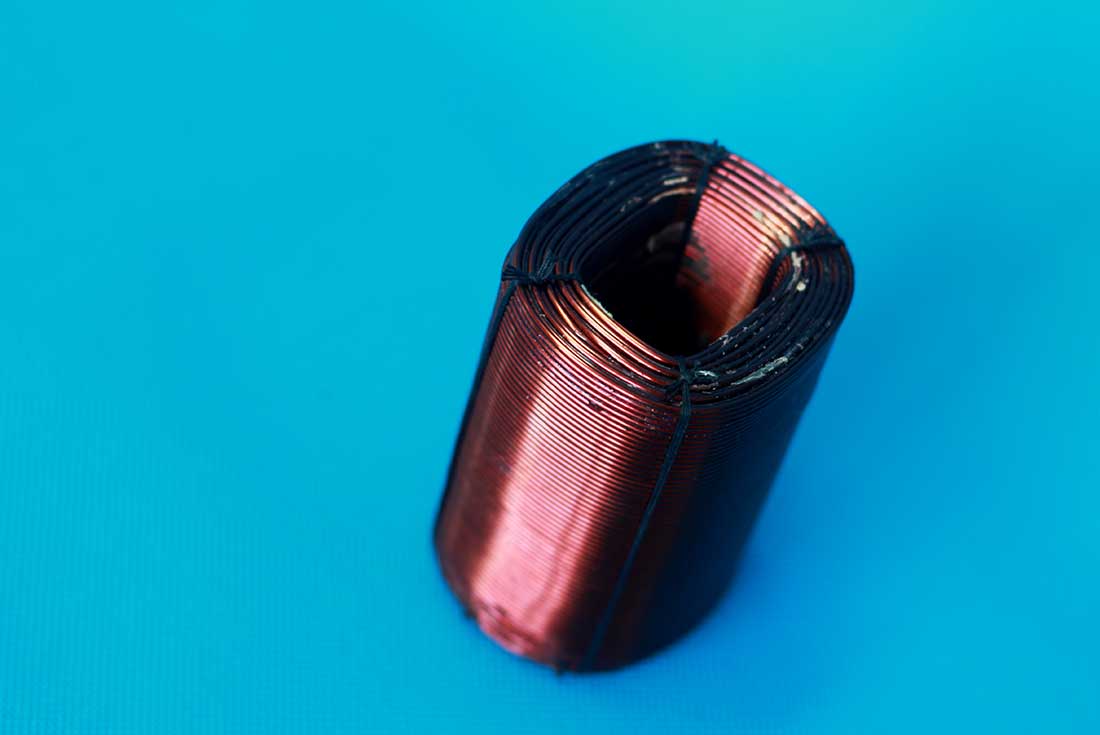

Рядовая намотка на каркасах прямоугольного и круглого сечения. Диаметр провода от 0,063 мм до 3,15 мм. Максимальный диаметр катушки 280мм.Бескаркасная намотка с использованием самоспекающегося провода ПЭТКД и полиэтиленовой сшивающейся пленки ППС.
mm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-image

РЯДОВАЯ НАМОТКА НА КАРКАСАХ RM P PS E EFD ETD

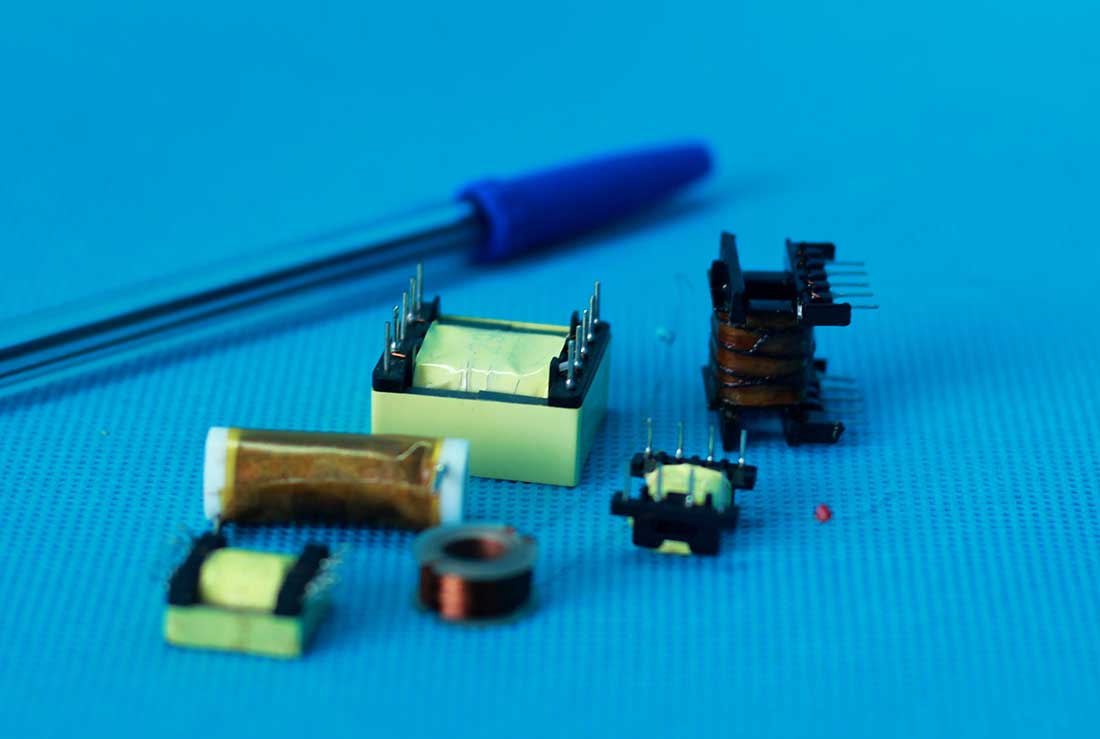

Намотка и сборка трансформаторов на стандартных ферритовых сердечниках конфигураций RM, P, E, EFD, ETD и т.п по ТЗ заказчика
mm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-image

НАМОТКА КАТУШЕК С МАЛЫМ ВНУТРЕННИМ ДИАМЕТРОМ ОКНА

Возможности предприятия позволяют производить намотку изделий на сердечниках с небольшим размером окна проводом от 0.1 до 2,5 мм.
mm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-imagemm-image

НАМОТКА НА ФЕРРИТОВЫХ СЕРДЕЧНИКАХ

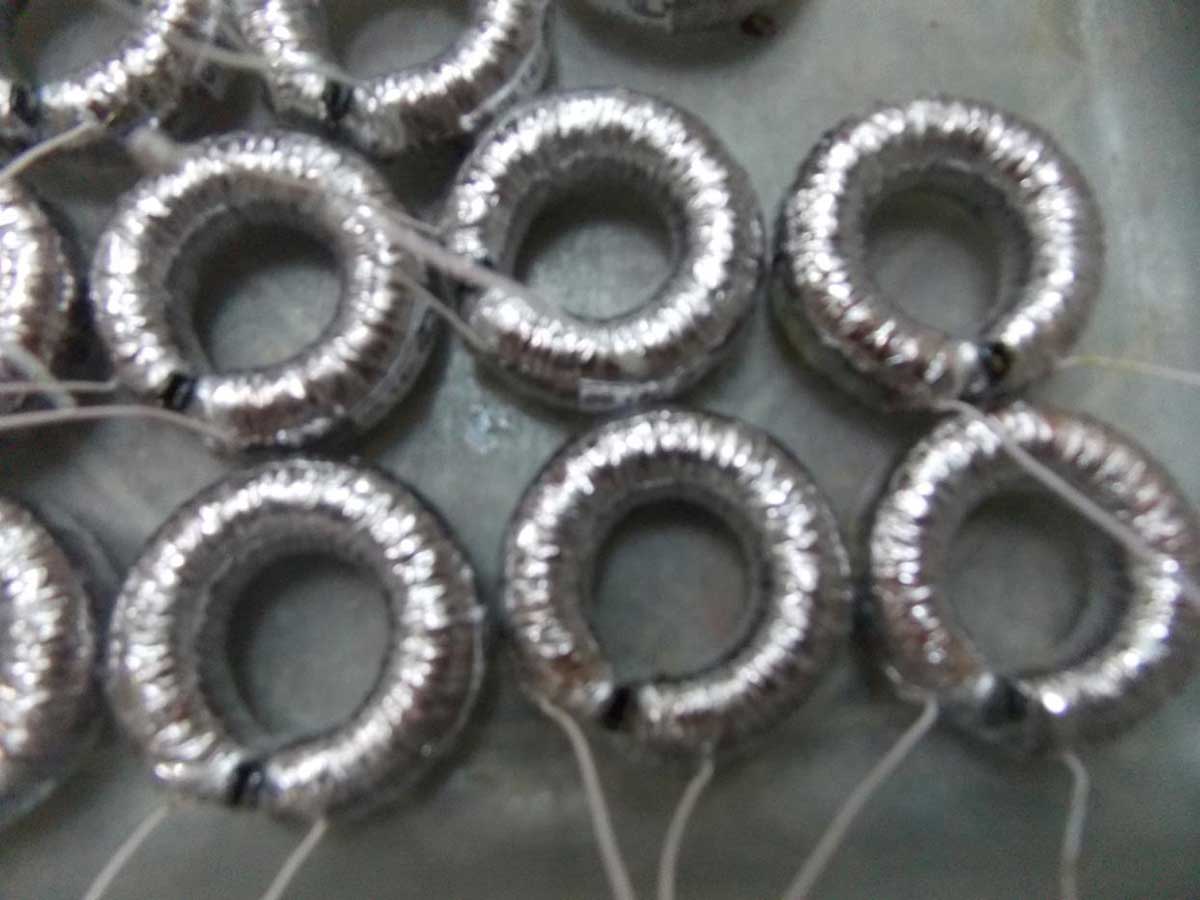

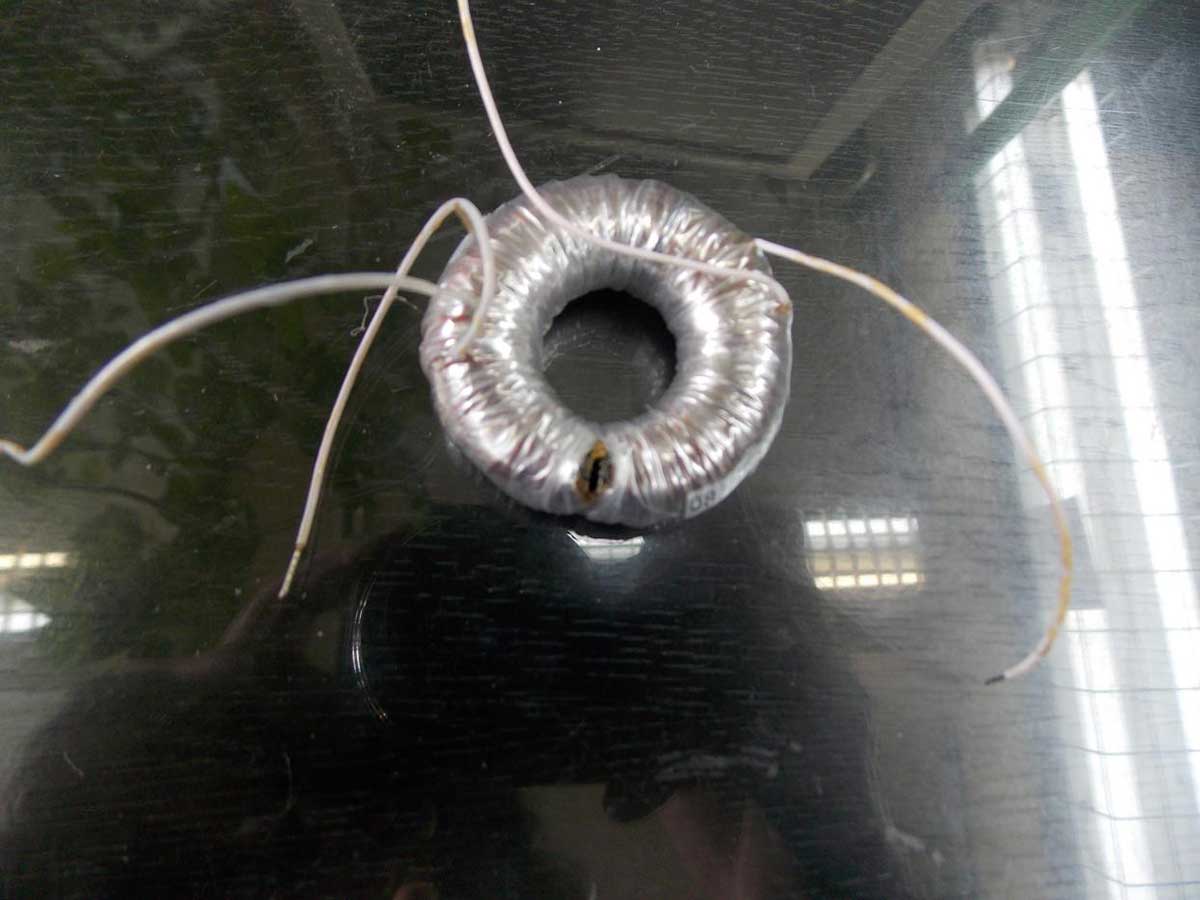

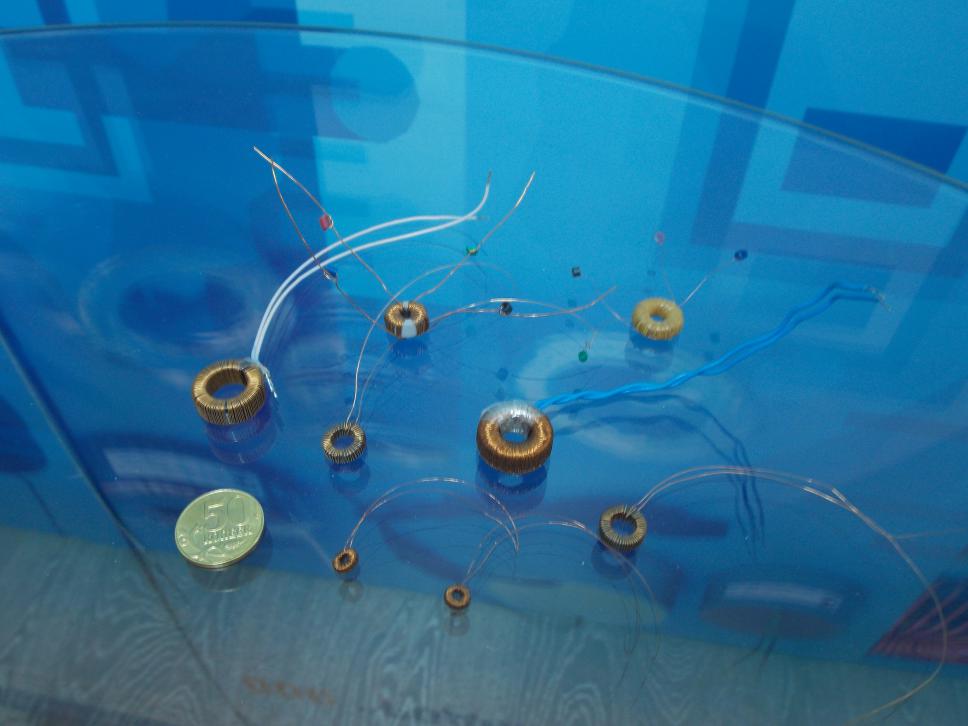

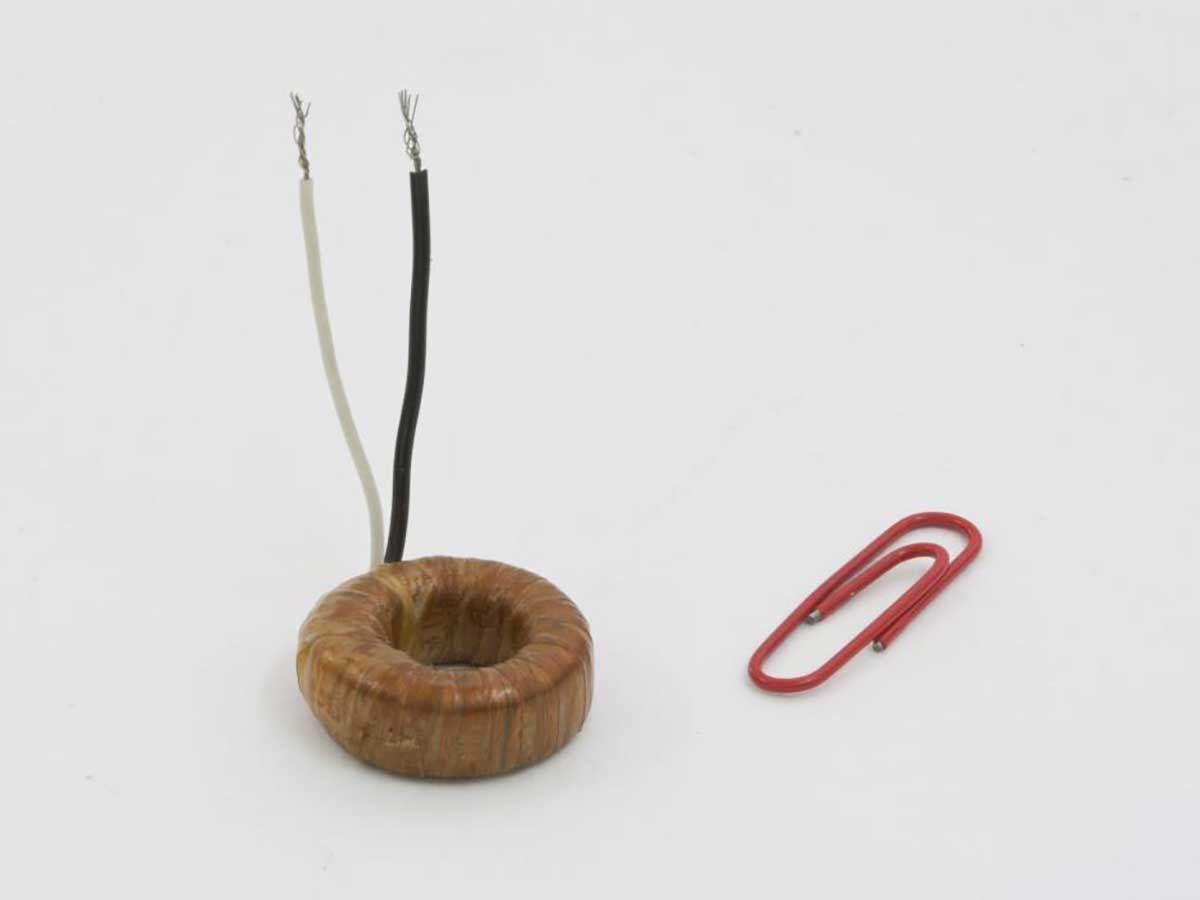

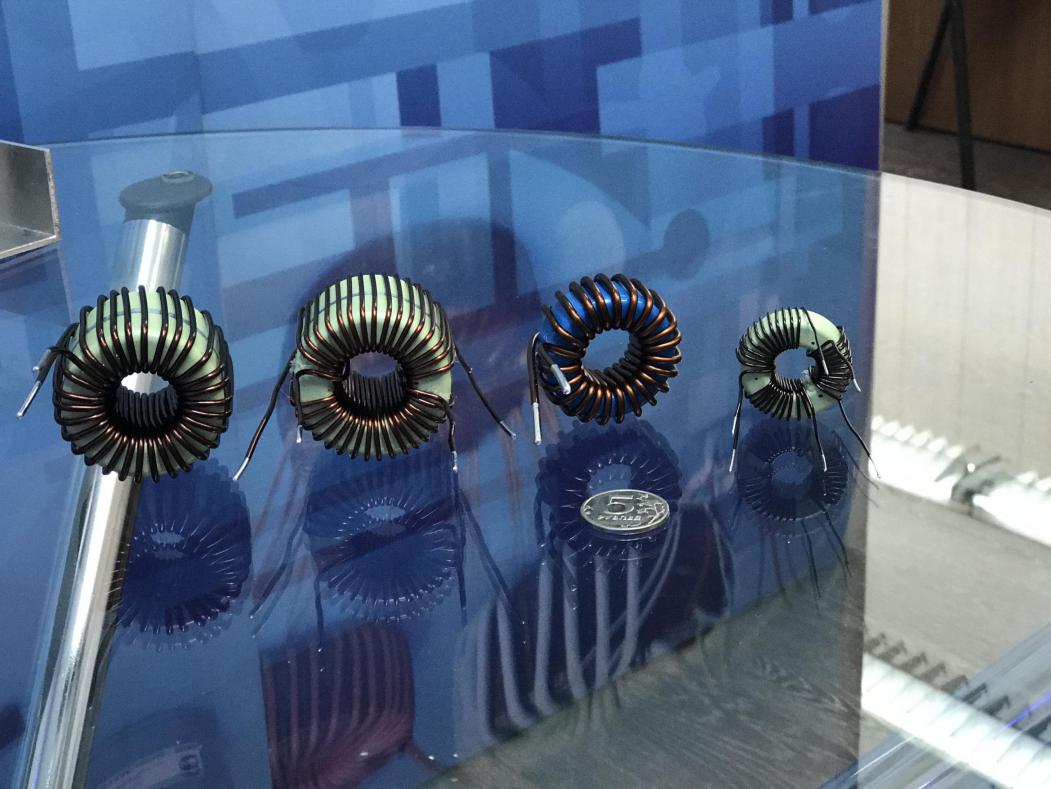

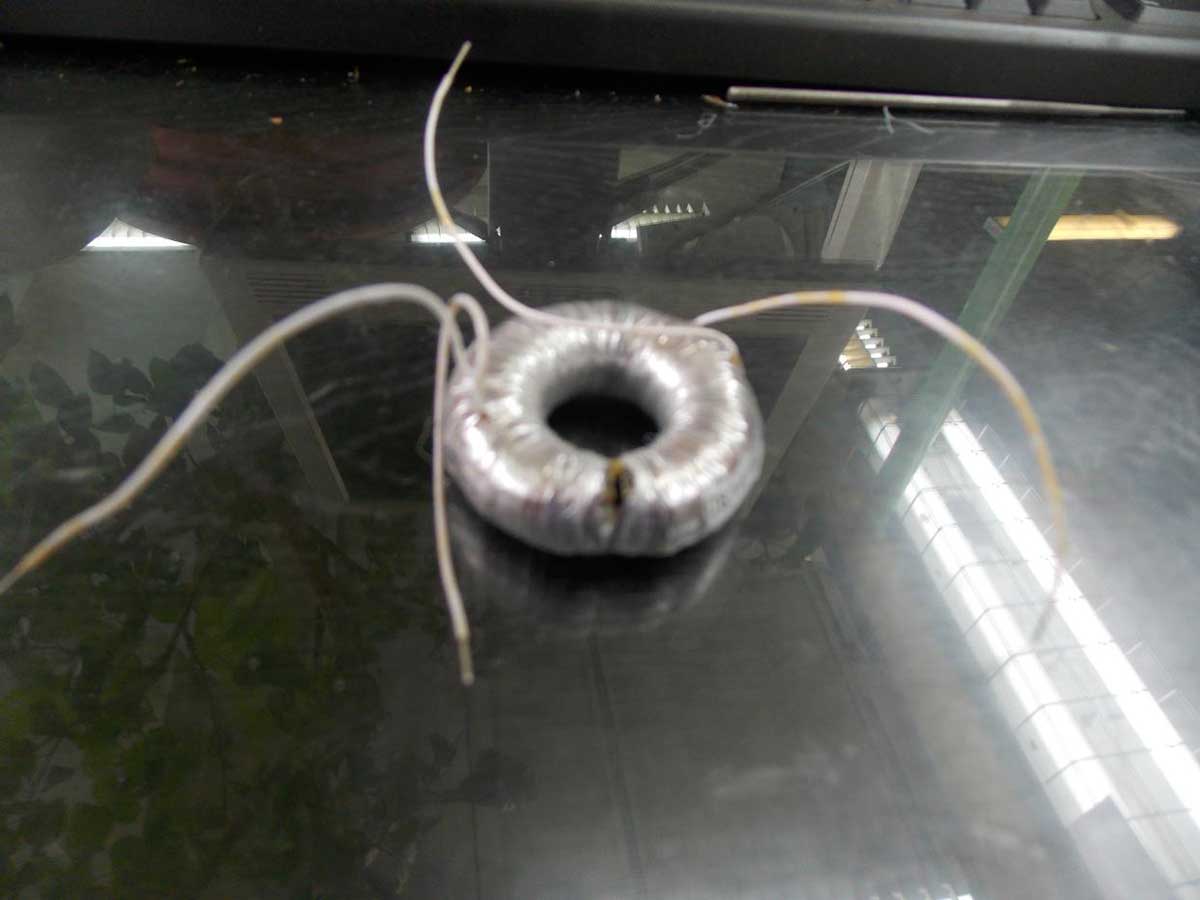

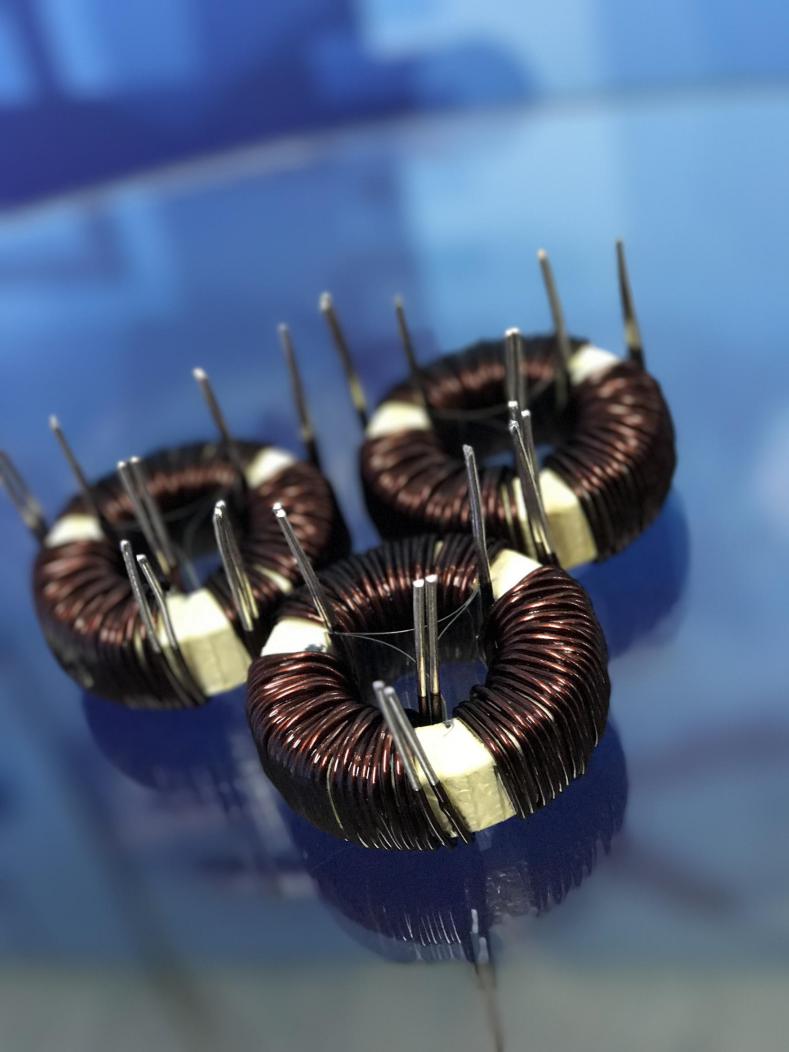

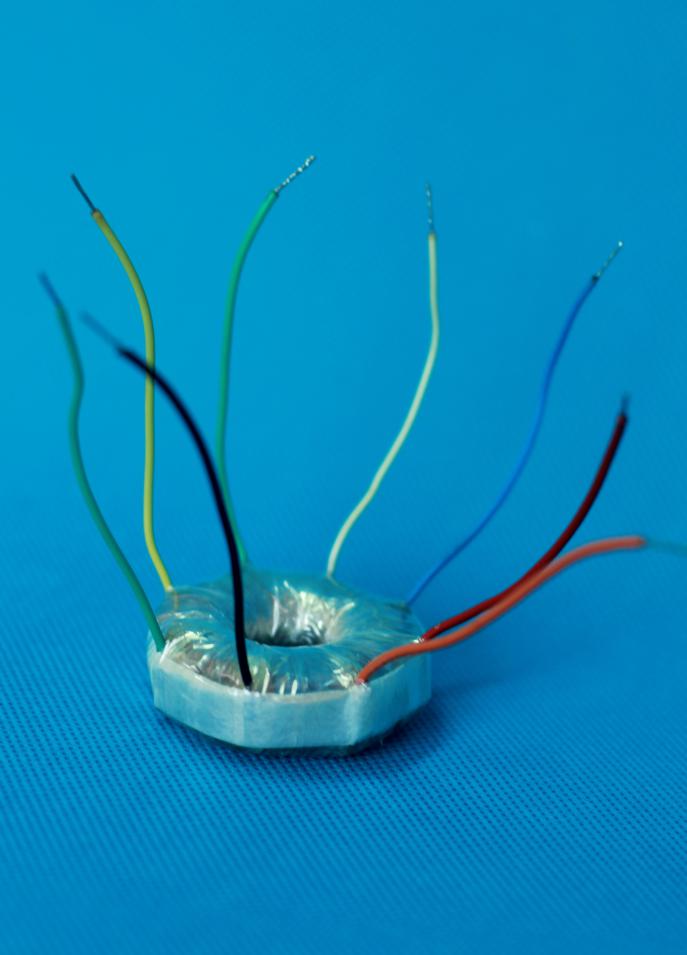

Намотка трансформаторов и дросселей на тороидальных сердечниках из ферритов, нанокристаллических, аморфных сплавов и т.п. материалов по ТЗ заказчика. Диаметр провода от 0,063 мм, минимальный внутренний диаметр катушки после намотки - 2,5 мм.
mm-imagemm-imagemm-imagemm-imagemm-imagemm-image

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

1. Установка предохранительных колодок2. Установка термопредохранителя 2А 150 или 130 градусов С.3. Вакуумная пропитка лаками МЛ-92, ФЛ-98, кмпаундом КП-55-14. Намотка одновременно в 2 провода5. Трансформаторы питания для Hi-Fi, High-End аппаратуры с пониженной индукцией.Рабочая частота 50 Гц, 400 Гц. Климатическое исполнение УХЛ4.2 ГОСТ 15150
mm-image

КАТУШКИ ИНДУКТИВНОСТИ

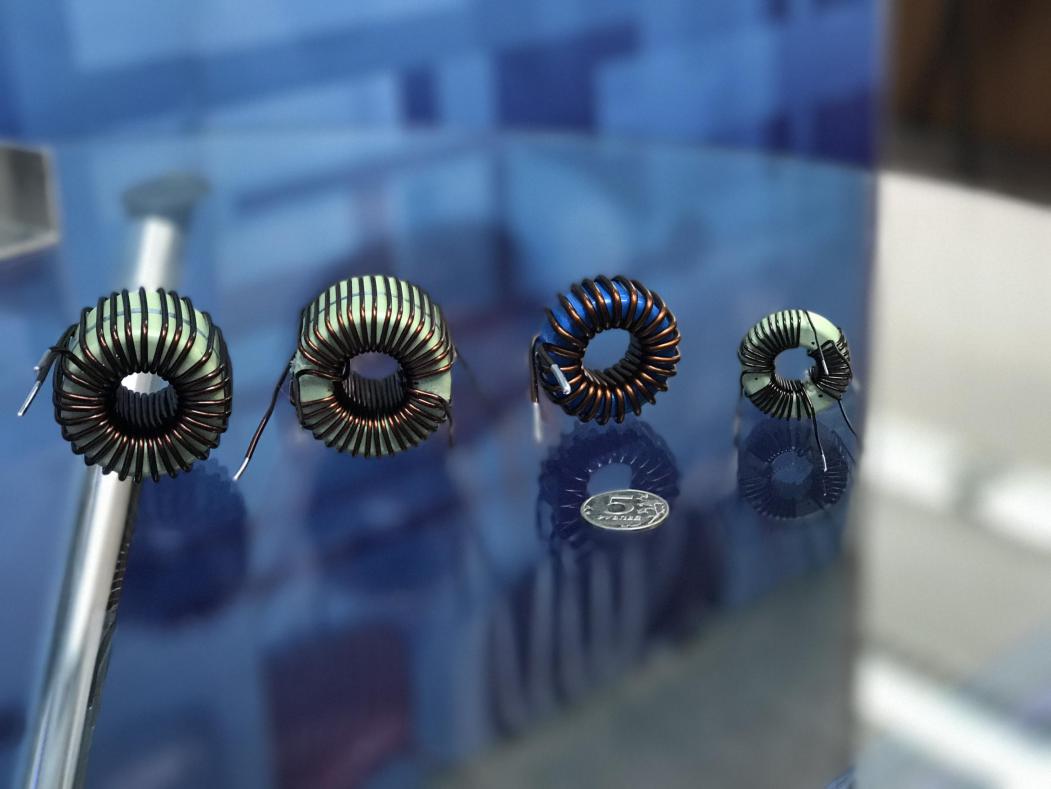

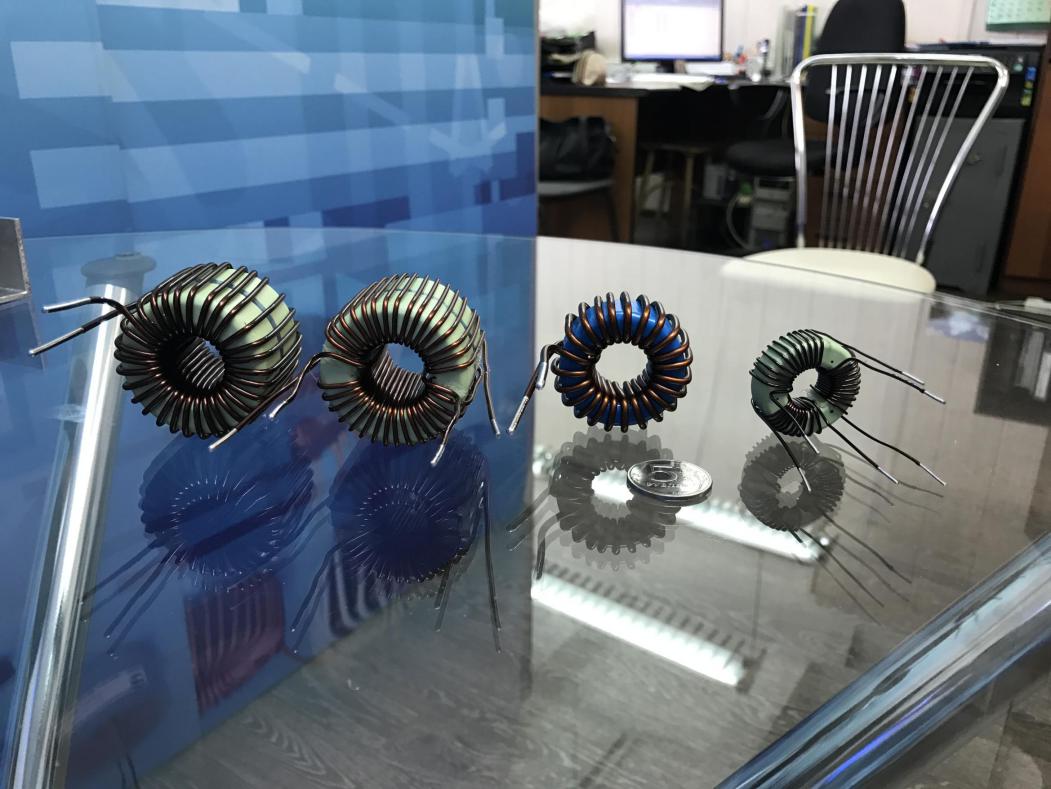

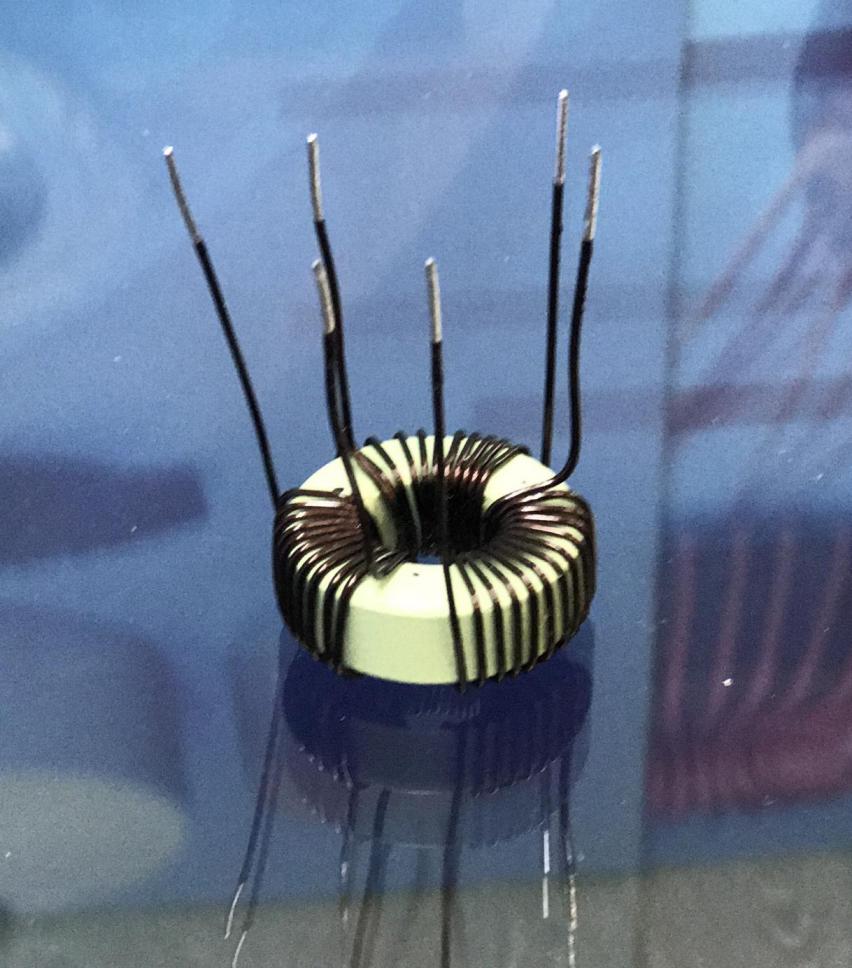

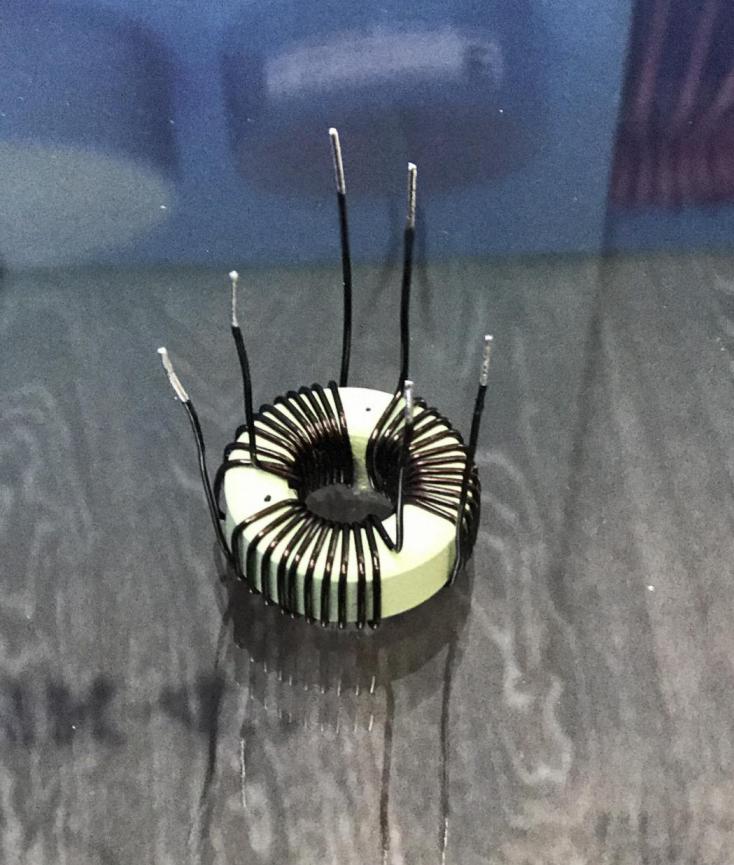

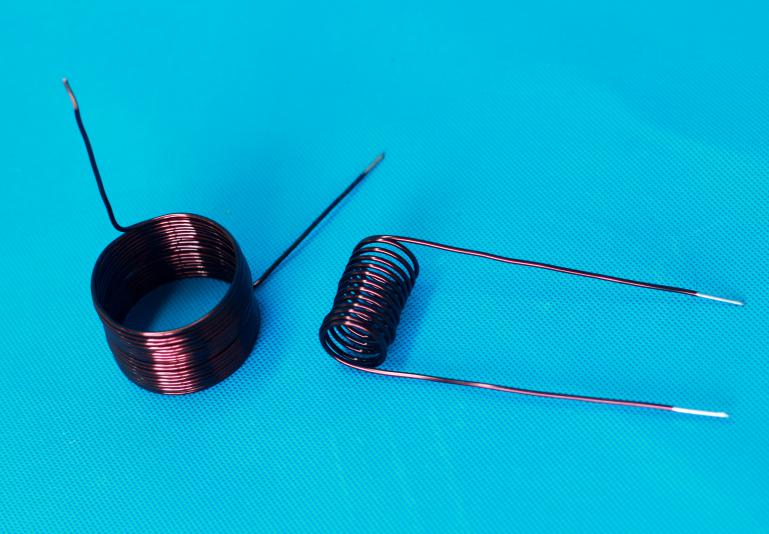

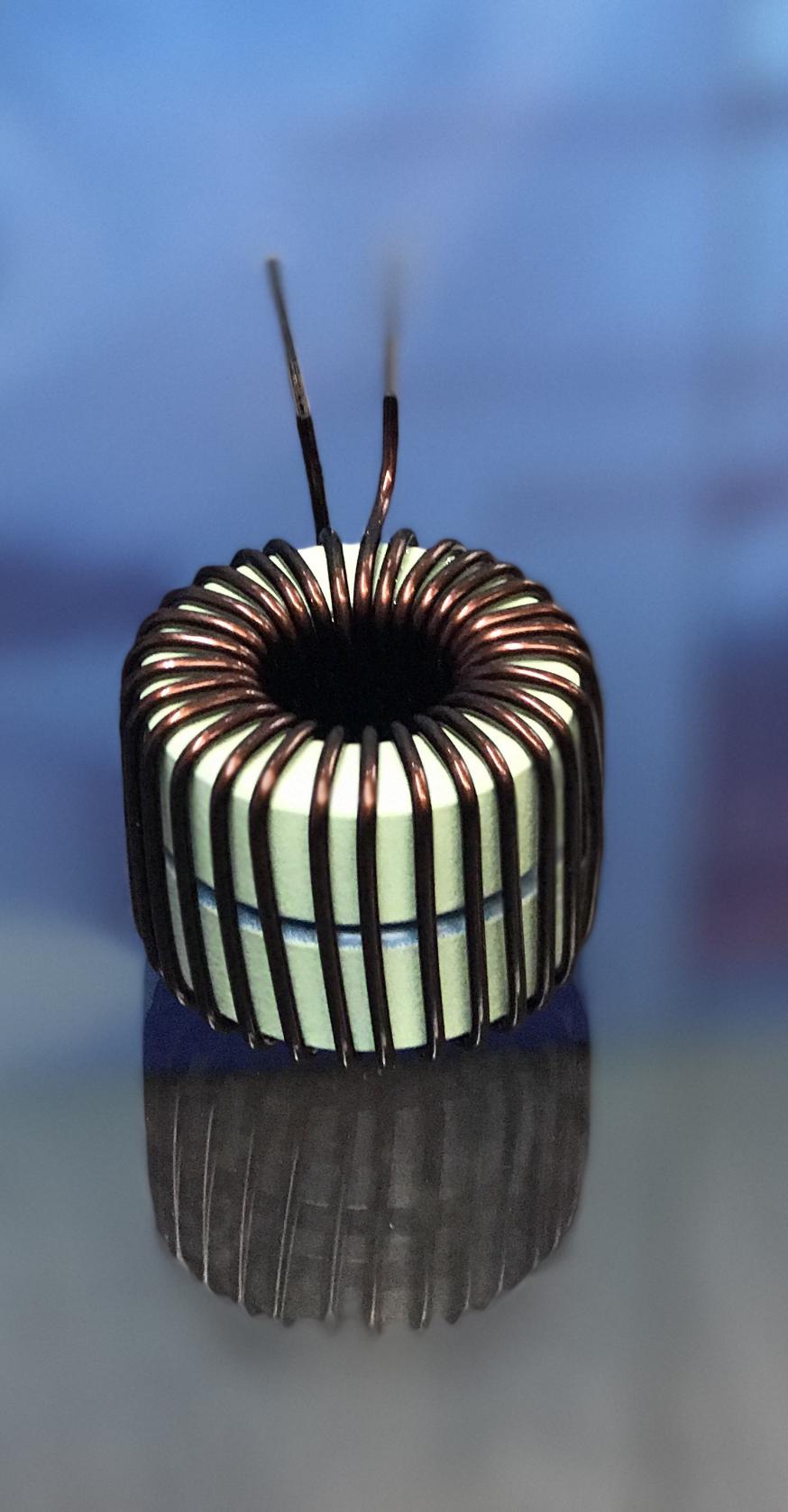

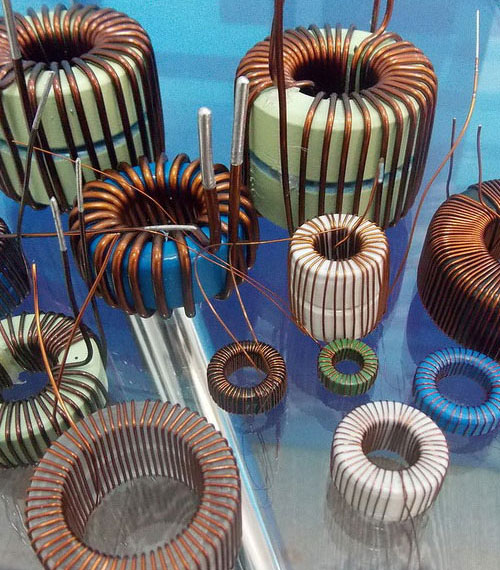

Катушки индуктивности широко используются в цифровых и аналоговых схемах.В сочетании с конденсаторами и некоторыми радиотехническими элементами они образуют схемы, которые могут усилить или отфильтровать сигналы определенной частоты.Отдельную позицию в нашей продукции занимают катушки индуктивности и ВЧ дроссели рядовой намотки на каркасах, бескаркасные и на тороидальных сердечниках, изготавливаемые по КД или ТЗ заказчика. У нас сложились рабочие отношения с фирмой «ЛЭПКОС», г.Санкт-Петербург, в которой мы закупаем сердечники ведущих мировых производителей – Micrometals, Magnetics, Epcos.Для изготовления дросселей применяются сердечники с распределенным зазором (порошковые, из распыленного железа различных смесей). Они имеют высокую индукцию насыщения и относительно малую магнитную проницаемость, в пределах нескольких десятков единиц.К сожалению, отечественная промышленность не выпускает сердечников с достаточно большим внутренним диаметром, что не позволяет их использовать для изготовления дросселей с током больше 10А.
